HW22
產品介紹：

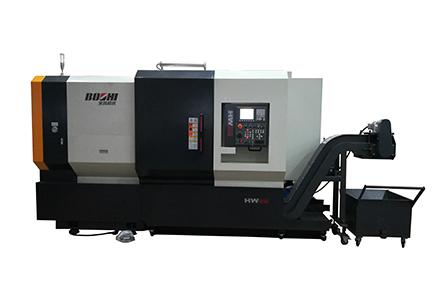

HW22數控臥式車床是專門針對汽車、摩托車行業的鋁合金輪轂車削加工而開發設計的一款全功能數控車床，最大可加工22＂輪轂。
產品特點：

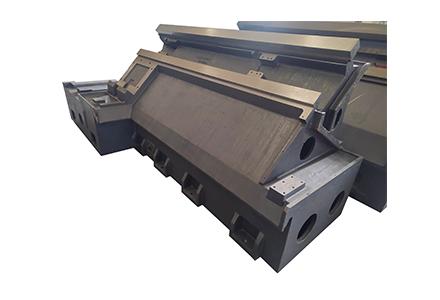

1） 機床采用整體式斜床身結構，強度高、吸震性好；

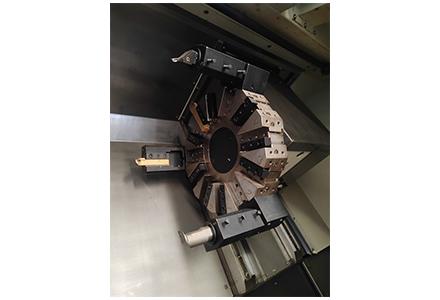

2） 配備12工位臥式伺服刀架，換刀快、精度高；
3） X/Z軸采用伺服電機與滾珠絲杠直接連接，滾珠絲杠采用預拉伸結構，大大提高了絲杠的剛度和熱變形的能力；
4） 配備大流量冷卻及沖屑系統，既保證加工過程充分冷卻，又可以有效帶走機床內防護上的積屑。
適用行業：
適用于汽車、摩托車行業輪轂加工。
技術規格：
|
|
項 目 |
單 位 |
參數 |
|
HW22 |
|||
|
加工范圍 |
床身上最大回轉直徑 |
mm |
Φ790 |
|
床鞍上最大回轉直徑 |
mm |
Φ620 |
|
|
最大車削直徑 |
mm |
Φ620 |
|
|
主軸 |
主軸頭型式 |
GB5900.1 |
A2-8 |
|
主軸錐孔規格 |
公制 |
1:20 大端Ф113 |
|
|
主軸通孔直徑 |
mm |
Φ105 |
|
|
主軸軸承直徑 (前/后) |
mm |
Φ160/Φ150 |
|
|
主軸轉速 |
r/min |
22-2500 |
|
|
主電機功率(連續/30分鐘) |
kW |
30/37 |
|
|
主軸最大輸出扭矩 |
N•m |
356 |
|
|
床鞍 |
傾斜角度 |
DEG |
45° |
|
移動距離 X/Z |
mm |
30+350/750 |
|
|
快速移動速度 X/Z |
m/min |
16/20 |
|
|
伺服電機扭矩 X/Z |
N•m |
22/22 |
|
|
滾珠絲杠直徑 X/Z |
mm |
Φ40/Φ50 |
|
|
刀架 |
刀位數 |
|
12 |
|
刀具尺寸 (車削/鏜孔) |
mm |
32x32/Φ50 |
|
|
其它 |
電源 |
kVA |
55 |
|
外形尺寸（長×寬×高） 含側置排屑器 |
mm |
5370×2260×2600 |
|
|
總重量（凈重） |
kg |
9600(9300) |
